鐵路 T 梁模板
用于各種型號的鐵路 T 梁預制
模板由底模、側模、端模組成。底模采用雙槽鋼扁擔梁結構、槽鋼肋，鋼面板分節加工而成。側模采用槽鋼橫肋、面 板、工字鋼支撐組合而成，分節加工，側模采用臺位固定式結構 ( 端模包側模 )，分節根據跨度區分，跨度 32.6m 分 4 節，跨度 24.6m 分 3 節，跨度 20.6m 分 2 節，跨度 16.5m 分 2 節。端模采用工字鋼肋、面板組合而成，端模和 側底模用螺栓連接.
設計特點 :
1) 側模支撐方式
側模設置斜撐用于模板拆模、裝模及模板調整。目前， 有兩種方式，一種支撐到地面，地面需提前設置預埋耳 座 : 另一種支撐到底模桁肋，但底模橫向?qū)挾容^大，對 干拆?？臻g有一定的影響。
2) 側模底部加固方式
為適應不同客戶的需求，側模底部加固方式現有三種方 式 : ①下部對拉結構 ②可調頂絲 + 楔鐵結構 ③鋼楔 + 防爬結構。
3) 元寶鐵
為便于模板拆卸及組裝時的定位，側模接縫處設置元寶鐵。
4) 側模密封
側模分節處使用槽型橡膠密封，槽型橡膠預先設置到模 板邊框。
5) 側模與底模密封

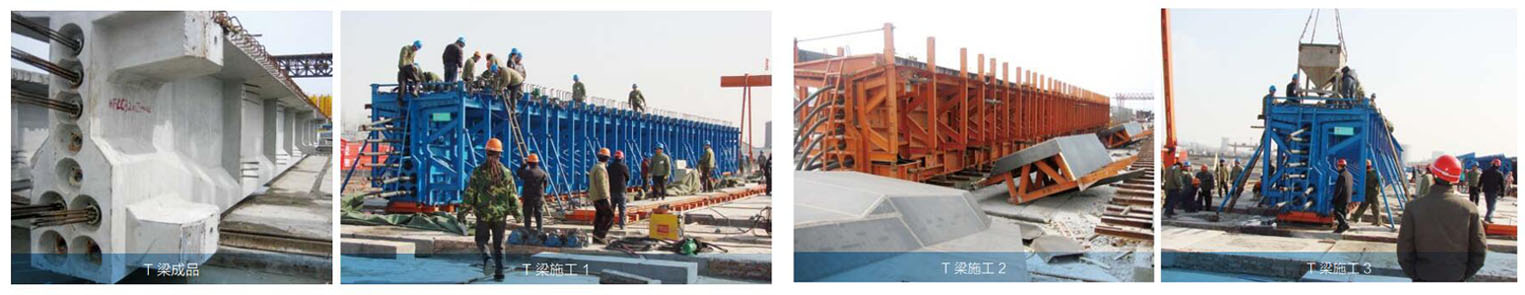

側模與底模結構處使用橡膠密封 , 共用兩種方式 , 一種 是 D 型橡膠管 , 保證梁底的棱線，一種是燕尾槽，改變 梁底棱線造型，保證運輸、安裝過程中不損壞梁體。 T 梁成品 T 梁施工 2 T 梁施工 3 T 梁
